1 漂浮整流墙简介

漂浮整流墙，也称为悬浮导流挡墙，是一种应用于景观水处理、自然水体修复及污水深度处理等辅助设备，具有建设费用低、建设速度快、管理便捷等优点。利用漂浮整流墙，可以在不改变原有结构的基础上，为水体治理及污水处理提供新的途径，最大限度的减少水处理设施对水面的占用，节约了宝贵的土地资源，最大限度的提高水处理设施的利用率。

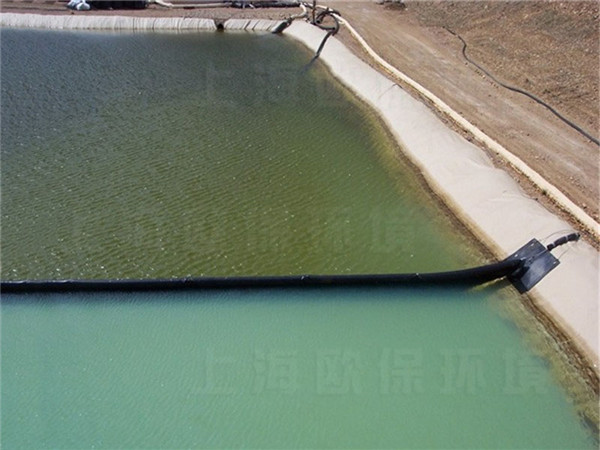

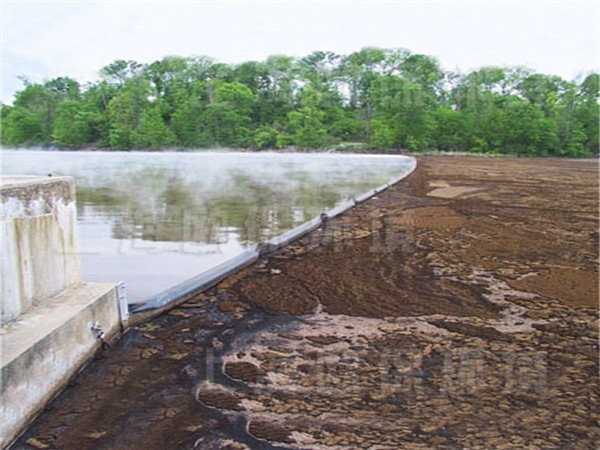

▲ 漂浮整流墙

2 漂浮整流墙结构特点

漂浮整流墙是由浮体、分割膜、定位块三部分组成，浮体及分隔膜采用抗冻、抗氧化、耐腐蚀的聚氯乙烯和聚乙烯材料制成。

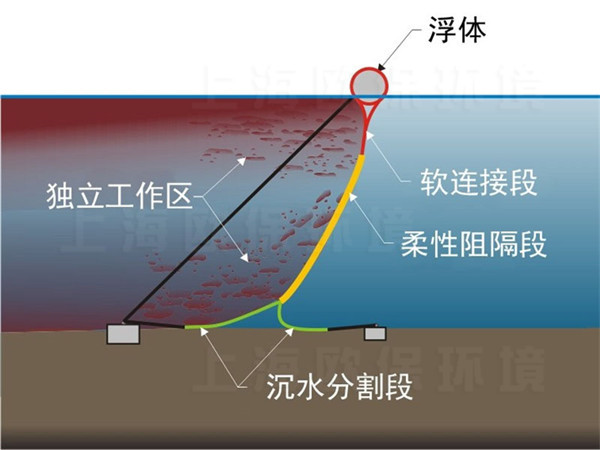

▲ 漂浮整流墙结构

漂浮整流墙是在不改变原有结构的基础上，为水体治理及污水处理提供新的途径，具有以下优点：

● 结构简洁合理、体积小质量轻、易操作；

● 整流效果明显，停留时间得到有效延长；

● 墙体预留伸缩段，水位变化对其无影响；

● 墙体外形尺寸可根据用户需求量身订做；

● 漂浮安装，可拆卸性强，便于维护管理。

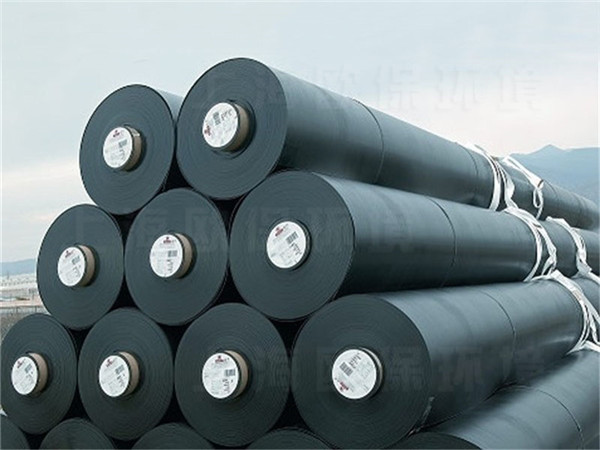

▲ 漂浮整流墙主材（30年寿命）

3 漂浮整流墙工作原理

传统氧化塘占地面积过于多，气候对处理效果影响较大，污泥不易排出和处理利用，会造成二次污染，易产生臭味和滋生蚊蝇。通过漂浮整流墙可以提高氧化塘的利用率，延长氧化塘使用寿命，减少污泥的积累。

漂浮整流墙是强制水流通过折流方式在塘中流动，充分利用塘体（池体）的净水容积，处理废水，提高水体水质。可以将水处理池、河道或氧化塘等按照需求分割成块或条状，不需要任何基建设施就能将原有水体或水处理设施改成多种结构，成为接触氧化池、氧化沟、多级氧化塘等满足不同工艺所需的条件，增加其纳污能力及水处理能力，有效提高水体及出水质量。

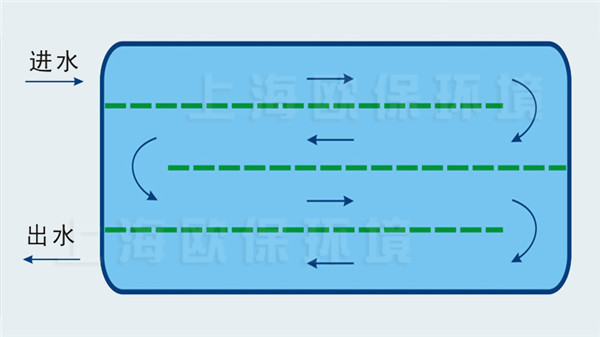

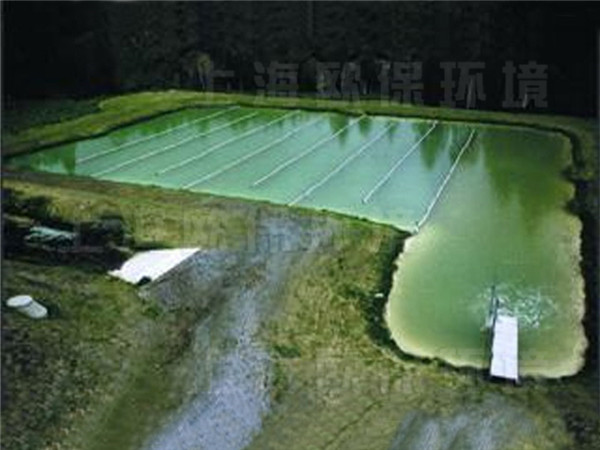

▲ 利用漂浮整流墙改造成氧化沟

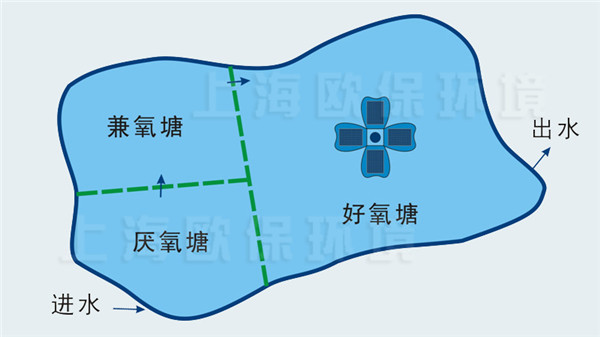

▲ 利用漂浮整流墙改造成多级氧化塘

4 漂浮整流墙安装方式

漂浮整流墙采用漂浮式安装方式，根据水体深度不同定制不同高度的整流挡墙，每个挡墙采用固定宽度，便于运输安装及后续维护拆卸清理塘体。

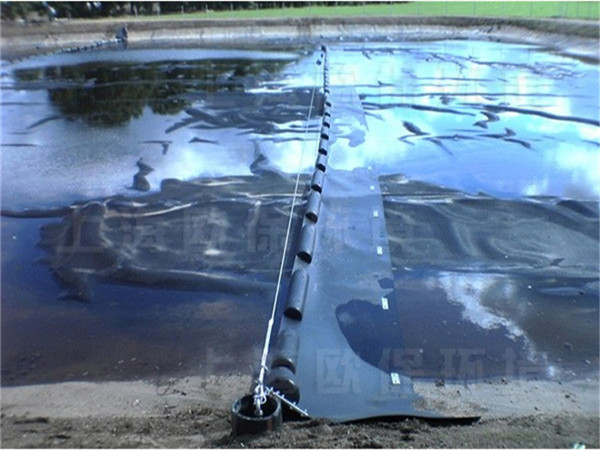

▲ 漂浮整流墙安装

每段墙体根据设计要求布局好后，采用插杆式固定、驳岸牵拉绳索固定方式。

5 漂浮整流墙应用效果

漂浮整流墙在工程实践中有着很大的优点，在低成本的情况下为水处理找到了很好的出路，并取得了极佳的效果。

在对污水处理厂尾水深度处理，通过漂浮挡墙只需在出水稳定塘部分改进，可以提升稳定塘的效率，延长停留时间。

通常对于富营养化水体采用的原位修复方式，需要供电设施较多，水处理设备作用范围有限，且见效时间长，水体纳污能力弱，影响河道景观。而采用漂浮挡墙，可以取用河道、湖泊等水体适当位置，作为水处理区域，对整个水体进行循环水处理，改善水体环境。

▲ 安装漂浮整流墙后，无需土建可成为多级氧化塘

6 漂浮整流墙工程应用

漂浮整流墙因其特殊的结构，适用于水深大于0.5米的人工湖、人工河、景观水池水处理，自然河道、湖泊原位修复，农村集中污水氧化塘水处理，污水处理厂尾水氧化塘深度处理等新建或改造项目。

6.1 氧化塘应用

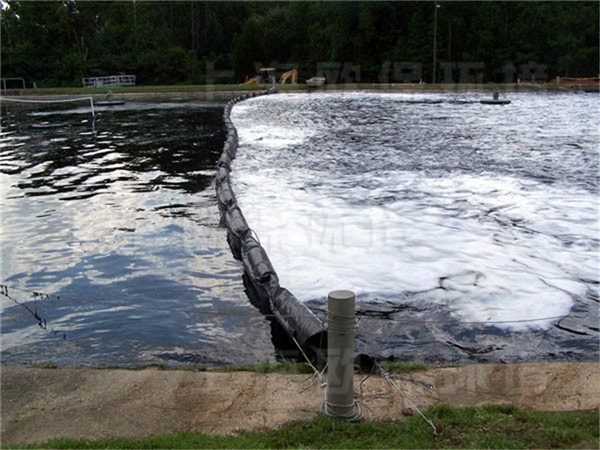

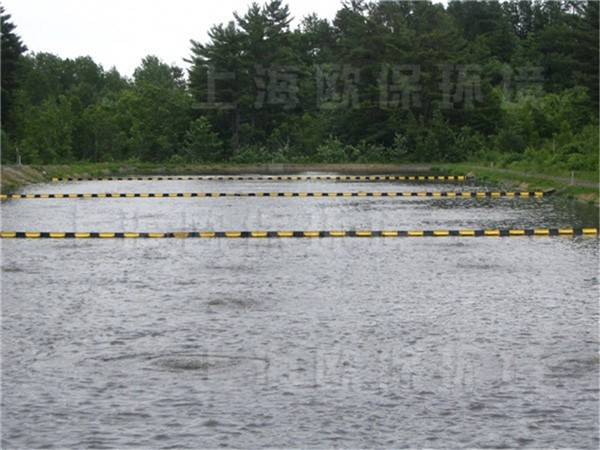

▲ 氧化塘折流使用提升氧化塘利用率

▲ 氧化塘分段处理

6.2 河道原位水体修复应用

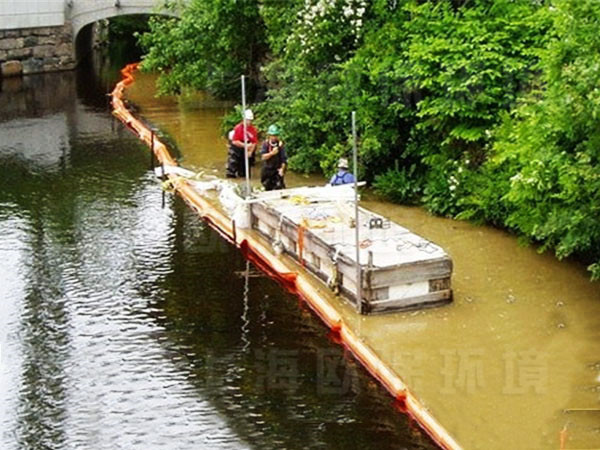

▲ 漂浮整理墙在城市河道水体原位修复中的应用

6.3 高浓度水分段处理应用

▲ 漂浮整流墙在高浓度废水分段处理中应用
